柯尼卡美能達CS-3000係列分光輻射亮度計在車載顯示研發與產線檢測中的落地案例，涵蓋液晶儀表、中控屏、HUD抬頭顯示的亮度色度測量方案，解決PWM調光測量重複性差、微小區域測量難等痛點，檢測效率提升實測數據分享。

一、案例項目背景與所屬行業

本案例所屬行業為汽車電子與車載顯示製造領域。隨著智能座艙概念的普及，車載顯示正從單一的中控屏向多屏化、大屏化方向演進，全液晶儀表、中控娛樂屏、副駕娛樂屏、後排顯示屏以及HUD抬頭顯示等多塊屏幕協同工作，已成為中高端車型的標準配置。車載顯示的使用環境複雜，需要在強光直射、夜間暗光、溫度劇變等多種條件下保持清晰可讀，因此對屏幕的亮度、色度、均勻性、對比度等光學指標提出了比消費電子顯示更嚴格的要求。

國內某車載顯示科技企業主要從事汽車液晶儀表、中控顯示模組和HUD投影單元的研發與生產，產品配套多家主流車企。該企業在顯示模組研發階段和出貨檢驗環節，均需要對每款產品進行全麵的光學性能檢測，包括白場亮度、色度坐標、色域覆蓋率、Gamma曲線、亮度均勻性、黑場亮度、對比度等項目。隨著客戶對車載顯示品質要求的提升，以及OLED車載顯示和AR-HUD等新產品的導入，該企業原有的檢測設備逐漸難以滿足測量需求，遂啟動了光學檢測設備升級項目。

二、客戶原有檢測方式及存在痛點

在引入柯尼卡美能達CS-3000係列分光輻射亮度計之前，該企業主要使用傳統濾色片式色彩亮度計進行顯示模組的光學檢測，部分研發項目委托外部第三方實驗室進行分光測量。在實際使用過程中，原有檢測方式暴露出以下幾個核心痛點：

痛點一：PWM調光屏幕測量重複性差。車載液晶儀表為降低功耗和延長背光壽命，普遍采用PWM（脈衝寬度調製）調光方式。傳統亮度計的測量積分時間固定，當積分時間與屏幕PWM頻率不成整數倍關係時，會出現"同步偏差"，導致同一屏幕多次測量的亮度值波動較大，重複性無法滿足品質管控要求。工程師不得不反複測量取平均值，嚴重影響檢測效率。

痛點二：低亮度測量精度不足。車載儀表需要支持夜間模式，夜間低亮度狀態下的亮度通常在0.1~1cd/m²之間，部分車型甚至要求低至0.01cd/m²。傳統亮度計在低亮度區間信噪比下降，色度測量誤差增大，無法準確評價夜間模式下的顯示色彩一致性。而車企客戶對夜間模式的色度偏差有明確要求，傳統設備難以提供可靠的測量數據。

痛點三：微小發光區域測量困難。車載顯示產品中包含大量微小發光元件，如儀表盤指示燈、音響按鍵背光字符、空調麵板指示燈等，發光區域直徑通常在1mm以下。傳統亮度計最小測量區域較大，無法對這些微小光源進行獨立測量，隻能依靠人眼目視判斷，缺乏量化數據支撐。

痛點四：測量角度切換繁瑣，自動化程度低。顯示模組的均勻性檢測需要在屏幕不同位置進行多點測量，中心區域使用1°測量角，邊緣和小區域使用0.2°或0.1°測量角。傳統設備需要手動旋轉旋鈕切換測量角度，操作繁瑣且容易引入人為誤差；同時設備缺乏完善的通訊控製接口，難以接入自動化測試係統，產線檢測依賴人工操作，節拍不穩定。

痛點五：數據溯源能力不足。車企客戶increasingly要求供應商提供可溯源的測量數據和校準證書。傳統濾色片式亮度計的測量原理是通過濾色片模擬CIE配色函數，存在固有的光譜匹配誤差，對於窄光譜的LED背光和OLED顯示，測量偏差更為明顯，數據的權威性和溯源性受到客戶質疑。

三、選用柯尼卡美能達CS-3000係列分光輻射亮度計的適配依據

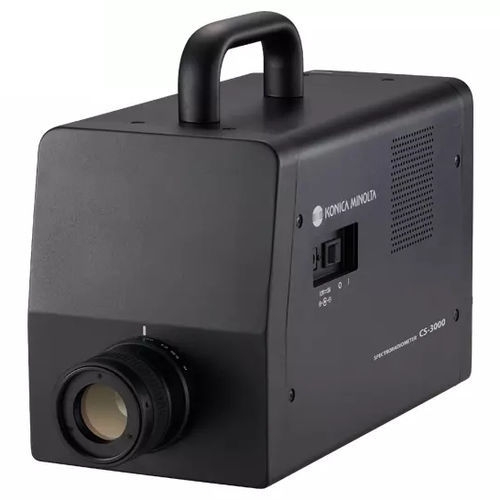

針對上述痛點，該企業經過多輪技術評估和樣機對比測試，最終選用柯尼卡美能達CS-3000係列分光輻射亮度計作為顯示光學檢測的核心設備。具體選型適配依據如下：

依據一：發光頻率檢測與同步測量功能解決PWM測量問題。CS-3000HDR和CS-3000具備發光頻率檢測和設置功能，可自動檢測被測屏幕的PWM調光頻率，並將測量積分時間自動設定為該頻率的整數倍，從根本上消除同步偏差。在樣機對比測試中，對同一塊PWM調光儀表屏進行10次連續測量，傳統設備亮度重複性約為±3.5%，而CS-3000開啟發光頻率檢測後重複性提升至±0.3%以內，效果顯著。

依據二：超低亮度測量能力覆蓋夜間模式檢測。CS-3000HDR在1°測量角下的精度保證亮度範圍下限為0.0001cd/m²，CS-3000為0.0005cd/m²，即使在0.05cd/m²的低亮度下，色度精度仍可達到x:±0.0015、y:±0.001。這一性能完全覆蓋車載儀表夜間模式的測量需求，能夠提供可靠的低亮度色度數據。

依據三：微小區域測量能力滿足指示燈檢測需求。CS-3000係列支持1°/0.2°/0.1°三種測量角度，在350mm測量距離下，0.1°角對應的測量直徑僅為φ0.5mm；配合近攝鏡頭CS-A42後，最小測量直徑可達φ0.1mm，測量距離縮短至55mm。這一能力使得儀表盤指示燈、按鍵背光字符等微小光源的量化測量成為可能。

依據四：電動測量角度切換與通訊接口支持自動化。CS-3000HDR和CS-3000的測量角度切換為電動控製，可通過USB或RS-232C通訊指令直接切換，通信命令響應時間約0.07秒。設備支持完整的遠程控製協議，可無縫接入自動化測試係統，實現測量角度切換、測量觸發、數據讀取的全自動化，滿足產線在線檢測的節拍要求。

依據五：分光測量原理保障數據溯源性。CS-3000係列采用多色儀型分光測量方式，直接測量380~780nm範圍內的光譜分布，再通過CIE配色函數計算亮度和色度值，光譜半波寬控製在5nm以下，嚴格符合CIE122-1996推薦要求。這種測量方式從原理上避免了濾色片型儀器的光譜匹配誤差，對於LED背光和OLED等窄光譜顯示的測量準確度更高，測量數據可溯源至ISO17025校準標準，能夠滿足車企客戶對數據權威性的要求。

綜合評估後，該企業采購了CS-3000HDR一台（用於研發實驗室和HDR/OLED新品檢測）、CS-3000兩台（用於產線出貨檢測和常規顯示模組檢測），並配套了近攝鏡頭CS-A42、三腳架CS-A3、雲台CS-A4、RS-232C長纜線IF-A38等配件。

四、現場設備部署與測試流程

設備部署情況：

研發實驗室部署一台CS-3000HDR，安裝在光學暗室的定製光學平台上，配合三腳架和雲台進行固定測量。實驗室環境溫度控製在23±2℃，相對濕度50%±10%，滿足儀器操作溫濕度要求（5~30℃，相對濕度80%以下）。儀器通過USB線纜連接至測試工作站，安裝標配的CS-S30分光輻射計專用軟件，用於研發階段的詳細光學特性分析和標準值測定。

產線檢測區部署兩台CS-3000，分別安裝在兩條顯示模組出貨檢測線上。儀器通過M5ISO螺孔固定在定製的自動化測試夾具上，采用縱向安裝方式以節省產線空間。儀器通過RS-232C纜線（IF-A38，5m）連接至產線工控機，由測試程序通過通訊指令進行全自動控製。產線檢測工位配備遮光罩，減少環境光對測量結果的幹擾。

標準測試流程：

開機預熱與校準：每日開機後，儀器預熱30分鍾，使用標準光源進行校準驗證，確認測量偏差在允許範圍內後開始檢測。

被測產品裝載：操作人員將顯示模組放置在測試夾具上，定位銷確保產品位置一致性，連接測試信號線纜，工控機自動識別產品型號並調用對應的測試程序。

自動測量執行：測試程序通過RS-232C通訊指令控製CS-3000，依次執行以下測量項目：

白場中心亮度與色度（1°測量角）

紅、綠、藍三基色色度（1°測量角）

9點亮度均勻性（0.2°測量角，電動切換）

黑場亮度與對比度（1°測量角，NORMAL模式保證低亮度精度）

Gamma曲線（SUPERFAST1模式，64灰階測量）

指示燈/按鍵背光測量（0.1°測量角+近攝鏡頭，微小區域）

數據判定與存儲：測量數據實時上傳至測試係統，與預設的規格上下限進行自動比對，判定OK/NG。所有測量數據連同產品序列號、測試時間、設備編號一並存入數據庫，支持追溯查詢。

NG產品處理：判定為NG的產品自動彈出至返修工位，係統顯示具體不合格項目和測量值，供工程人員分析。

特殊測試場景處理：

對於HUD抬頭顯示產品的檢測，由於HUD的測量對象是投影虛像，測試時將CS-3000HDR安裝在可移動導軌上，模擬駕駛員眼點位置進行測量。測量距離根據HUD的虛像距離設定，通常為2~7米，使用1°測量角進行虛像亮度和色度測量，參照SAEJ1757-2標準設置測量條件。

五、應用效果、檢測效率與數據提升

CS-3000係列設備投入使用後，經過三個月的運行驗證，該企業在檢測效率、數據質量和客戶滿意度等方麵均取得了明顯提升。以下為關鍵指標的對比數據：

具體效果說明：

檢測效率方麵：最顯著的提升來自Gamma曲線測量和均勻性檢測。原有設備測量64灰階Gamma曲線需要約170秒，且需要人工切換測量角度；CS-3000HDR在SUPERFAST1模式下配合INTELLIGENTDARK功能，僅需約41秒即可完成同等精度的Gamma測量，且測量角度通過通訊指令自動切換，無需人工幹預。單塊顯示模組的全項目檢測時間從原來的約180秒縮短至約65秒，產線單工位日檢測產能從約120塊提升至約280塊。

數據質量方麵：PWM調光屏幕的測量重複性問題得到根本解決。開啟發光頻率檢測功能後，儀器自動匹配PWM頻率，10次連續測量的亮度重複性從±3.5%提升至±0.28%，消除了因同步偏差導致的誤判。低亮度測量方麵，CS-3000HDR在0.1cd/m²下仍能提供穩定可靠的色度數據，夜間模式的色度一致性檢測從原來的"無法量化"變為"精確測量"，幫助企業發現並整改了多款產品夜間模式下的色彩偏差問題。

微小區域測量方麵：配合近攝鏡頭CS-A42後，最小測量直徑達到φ0.1mm，使得儀表盤指示燈、音響按鍵背光字符等微小光源的量化檢測成為可能。企業建立了微小光源的亮度和色度規格標準，取代了原有的人眼目視判斷方式，產品一致性得到明顯提升。

客戶認可度方麵：由於CS-3000係列采用分光測量原理，測量數據可溯源至ISO17025校準標準，且與行業內廣泛使用的CS-2000係列數據兼容，車企客戶對測量數據的認可度大幅提升，測量數據異議率從約8%下降至約1.5%，減少了因數據爭議導致的返工和溝通成本。

六、同行業項目複製參考價值

本案例的實施經驗對於車載顯示行業及相關領域的光學檢測升級具有以下參考價值：

參考價值一：PWM調光測量方案可直接複用。車載顯示、消費電子顯示等領域普遍采用PWM調光技術，因同步偏差導致的測量重複性差是行業共性問題。CS-3000係列的發光頻率檢測與自動同步功能為這一問題提供了成熟的解決方案，同行業企業在設備選型時可重點關注這一功能，無需自行開發複雜的同步觸發係統。

參考價值二：研發與產線統一設備平台，保障數據一致性。本案例中研發實驗室使用CS-3000HDR、產線使用CS-3000，兩款設備同屬CS-3000係列，測量原理、校準體係和數據格式完全一致。研發階段製定的光學規格和測量方法可以直接平移至產線檢測，避免了因設備差異導致的研發數據與產線數據不一致問題。這一"研發-產線同平台"的配置思路值得同行業企業借鑒。

參考價值三：自動化集成方案成熟，降低實施風險。CS-3000係列提供標準的USB和RS-232C通訊接口，支持完整的遠程控製協議，測量角度電動切換，通信命令響應時間短。這些特性使得設備接入自動化測試係統的實施難度較低，企業可以基於現有測試平台進行集成開發，無需大規模改造產線。本案例中從設備到貨到產線全自動化運行僅用了約兩周時間，實施周期較短。

參考價值四：配件按需配置，控製投資成本。CS-3000係列的可選配件體係完善，企業可根據實際測量需求按需采購。本案例中僅采購了近攝鏡頭（用於微小區域測量）和RS-232C長纜線（用於產線長距離通訊），ND濾鏡、照度轉接器、白色校準板等配件根據當前產品範圍暫未采購，後續如有高亮度光源或照度測量需求再行補充。這種"主機+按需配件"的配置方式有效控製了初始投資，同時保留了功能擴展空間。

參考價值五：數據兼容保護曆史投資。對於已在使用CS-2000/CS-2000A的車載顯示企業，升級至CS-3000係列時可以保持數據格式和校準通道的兼容性，曆史測量數據可直接對比，測試程序和規格標準無需大幅修改，降低了設備升級的遷移成本和風險。

七、案例整體總結

本案例中，柯尼卡美能達CS-3000係列分光輻射亮度計在車載顯示企業的研發實驗室和產線檢測中成功落地，有效解決了傳統檢測設備在PWM調光測量重複性、低亮度精度、微小區域測量、自動化集成和數據溯源等方麵的痛點。設備投入使用後，單塊模組全項目檢測時間縮短約64%，產線日檢測產能提升約133%，PWM調光屏幕測量重複性提升約12倍，客戶測量數據異議率下降約81%，取得了顯著的應用效果。

從技術層麵看，CS-3000係列的核心優勢在於將高精度分光測量、寬動態範圍、多測量角度電動切換、發光頻率同步、高速測量模式和完善的自動化接口集成於一台設備中，能夠覆蓋車載顯示從研發到量產的全流程光學檢測需求。其與CS-2000係列的數據兼容性，也為行業存量用戶的升級提供了平滑過渡路徑。

從實施層麵看，本案例的成功得益於"研發-產線同平台"的設備配置思路、成熟的通訊協議支持、按需配件的靈活配置以及較短的自動化集成周期。這些經驗對於車載顯示、消費電子顯示、航空儀表等相關行業的光學檢測升級項目具有直接的參考和複製價值。

隨著車載顯示向OLED、MiniLED、AR-HUD等新技術方向發展，對光學檢測設備的精度、速度和自動化程度要求將持續提升。柯尼卡美能達CS-3000係列分光輻射亮度計憑借其技術特性和多場景適配能力，能夠為車載顯示企業的產品品質管控和技術創新提供可靠的測量數據支撐。如果您有任何疑問，文章來源於深圳91香蕉视频污電子科技。
