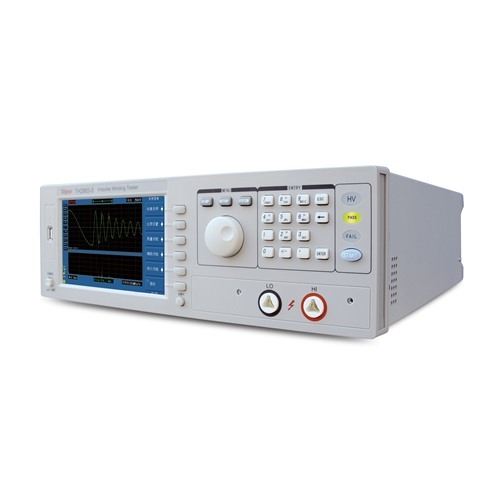

TH2883-5脈衝式線圈測試儀怎麽選？的詳細資料

從被測線圈電感量、試驗電壓範圍、判定方法、通道數四個維度，給出TH2883-5脈衝式線圈測試儀的選型判斷順序，附同係列對照與不適用邊界。

選脈衝式線圈測試儀，最怕的是“參數看著都夠，買回來發現有一類缺陷測不出來”。避免這個問題，順序比參數表重要：先卡電感量下限，再對試驗電壓，然後看判定方法能不能覆蓋目標缺陷，最後才看通道數和預算。

一、先卡電感量下限，10μH是分水嶺

TH2883-5的電感測試範圍是≥10μH。這個數字直接劃出了適用邊界。開關電源裏的小電感、貼片電感，電感量可能低到1–5μH，TH2883-5測不了。同係列的TH2883-1最低可測1μH，脈衝電壓30V–1200V，是低電感線圈的對應型號。

如果被測線圈電感量在10μH以上，TH2883-5在這一項就是合格的。但如果產線同時有低電感產品，要麽配兩台儀器，要麽選支持更低電感的型號。選型時先拿被測線圈的電感量去卡這個下限，比看其他參數都優先。

二、再對試驗電壓，10V步進用來對齊標準

TH2883-5的脈衝電壓輸出為100V–5kV，步進10V。覆蓋範圍對應額定電壓1140V及以下的電機散嵌繞組，以及常見的變壓器、電抗器繞組。GB/T22719.2-2008規定的試驗電壓不一定是整百整千的值，10V步進的意義就在於精確對齊標準規定的電壓檔位。

如果被測產品需要10kV級別的脈衝電壓，TH2883-5的5kV上限不夠，對應型號是TH2883-10（最高10kV，20V步進）。這個邊界要在選型階段確認，不要等設備到了才發現“差一檔”。

三、判定方法決定漏檢率，四種比較怎麽選

TH2883-5提供四種波形比較判定方法：麵積比較、麵積差比較、電暈放電比較、相位差比較。

麵積比較法檢測波形積分麵積的差異，對應能量損耗型缺陷，如匝間短路。麵積差比較法對比被測波形與標準波形的麵積差值，對線圈圈數偏差敏感。電暈放電比較法檢測波形中的高頻毛刺，對應絕緣層局部薄弱引起的氣隙放電。相位差比較法關注波形過零點的偏移，對電感量變化引起的相位畸變敏感。

這裏有一個關鍵的選型判斷：如果被測產品的絕緣缺陷主要表現為電暈放電類型，而候選儀器隻支持麵積比較，這類缺陷在麵積上可能沒有明顯差異，就會漏檢。TH2883-5支持四種方法，至少保證了判定手段的完整性。實操中建議至少啟用麵積比較和電暈比較兩種。

四、通道數看產線節拍，單通道和多通道的適用場景

TH2883-5是單通道型號，適合研發調試、抽檢或小批量檢測。如果產線需要逐相測試三相繞組，單通道需要手動換線三次，接線時間比測試時間長。4通道TH2883S4-5能覆蓋三相主繞組，8通道TH2883S8-5適合多相繞組加輔助繞組的全檢場景。

選通道數時要問的是“產線節拍允不允許逐相手動換線”，而不是“通道多的是不是更好”。通道數增加對應成本上升，單通道配合TH28831多路掃描儀也可擴展為10通道，但外部掃描儀增加了接線環節，與一體機的“一次接線完成”體驗有差異。

五、同係列對照與不適用邊界

TH2883-5不適用於電感低於10μH的線圈，不適用於需要10kV脈衝電壓的高壓繞組。這兩個邊界在選型確認階段就要排除。
