CS-3000係列分光輻射亮度計全行業應用專題，覆蓋顯示麵板、車載電子、照明光源、航空航天、投影等領域的亮度色度測量方案，附各行業檢測標準對照與選型配置建議，助力多場景光學檢測落地。

一、工業檢測行業應用需求開篇

在現代製造業中，光與色彩的精準測量已成為產品品質管控的核心環節。從消費電子的顯示麵板到汽車座艙的人機交互界麵，從通用照明的光源評價到航空儀表的指示可靠性，各類發光器件和顯示產品都需要在研發、生產和出貨檢驗階段進行嚴格的亮度與色度測量。隨著HDR高動態範圍顯示、MiniLED/MicroLED新型顯示、車載HUD抬頭顯示等技術的快速普及，傳統測量設備在低亮度精度、高亮度覆蓋、測量速度和自動化適配等方麵麵臨新的挑戰。

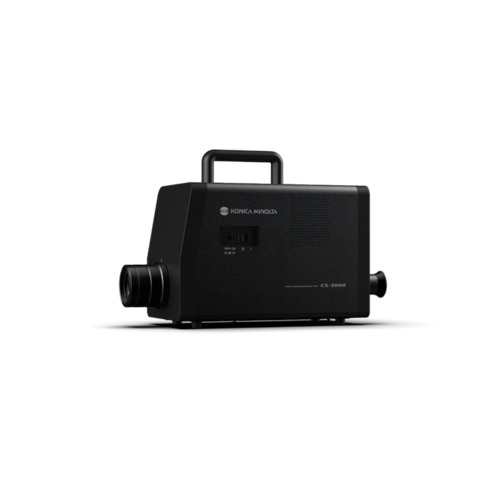

柯尼卡美能達CS-3000係列分光輻射亮度計正是針對這一行業需求推出的高精度分光測量設備。該係列包含CS-3000HDR、CS-3000和CS-2000Plus三款機型，覆蓋從超低亮度0.0001cd/m²到超高亮度10,000,000cd/m²的寬廣測量範圍，采用5nm以下半波寬的光譜測量方式，嚴格遵循CIE122-1996色度測量推薦要求，能夠為多個行業提供可溯源的標準值測量數據。本專題將係統梳理CS-3000係列在各主流行業中的應用場景、檢測標準要求與適配方案，為用戶的儀器選型和檢測方案搭建提供參考。

二、主流應用領域劃分

柯尼卡美能達CS-3000係列分光輻射亮度計憑借寬動態範圍、多測量角度、高速測量和自動化接口等特性，已廣泛應用於以下六大主流行業領域：

2.1顯示麵板與消費電子行業

這是CS-3000係列的核心應用領域，涵蓋LCD、OLED、MiniLED、MicroLED等各類顯示技術的研發與品質檢測。具體應用包括電視、智能手機、平板電腦、筆記本電腦、顯示器等終端產品的屏幕亮度、色度、色域、Gamma曲線、均勻性、對比度等光學特性測量。CS-3000HDR機型專門針對HDR高動態範圍顯示進行優化，可測量峰值亮度極高的MiniLED和MicroLED顯示屏。

2.2汽車電子與車載顯示行業

汽車座艙電子化趨勢推動了車載顯示的快速增長，CS-3000係列在該領域的應用包括：車載中控屏、液晶儀表盤、HUD抬頭顯示係統、後排娛樂屏的亮度色度測量；汽車音響係統發光按鍵字符、空調控製麵板指示燈等微小光源的測量；車內氛圍燈、閱讀燈等車內照明的評價。該係列最小測量直徑可達φ0.1mm（配合近攝鏡頭），能夠滿足車載微小發光區域的測量需求。

2.3照明與光源行業

CS-3000係列可用於LED、OLED、熒光燈、鹵素燈等各類光源的光譜輻射亮度、色度坐標、相關色溫、顯色指數等參數測量。配合照度轉接器CS-A43，還可實現相當於JISC1609-1:2006一般型AA級精度的分光輻射照度測量，適用於照明產品的研發測試和品質管控。

2.4航空航天與國防工業

在航空領域，CS-3000係列可用於飛機駕駛艙儀表盤、多功能顯示器、座艙照明係統的亮度與色度檢測，確保在各種光照條件下的可讀性和符合航空標準。該係列低亮度測量能力能夠覆蓋夜間飛行模式下的低亮度儀表指示測量。

2.5投影與顯示設備行業

CS-3000係列可作為投影儀測量的參考設備，用於投影畫麵的亮度、色度、均勻性和色域測量。配合白色校準板CS-A5，還可進行物體顏色和反射率的測量，適用於投影幕布、顯示材料的光學特性評價。

2.6科研計量與第三方檢測行業

CS-3000係列的測量數據可溯源至ISO17025校準標準，適用於高校實驗室、科研院所和第三方檢測機構的光學測量工作。其與CS-2000係列的數據兼容性，使得已有CS-2000設備的實驗室可以平滑升級，保持曆史數據的連續性和可比性。

三、各行業檢測標準與測試規範要求

不同行業對亮度和色度測量有各自的標準規範要求，以下梳理CS-3000係列主要應用領域涉及的檢測標準：

標準適配要點說明：

CIE122-1996：該標準規定了色度測量的方法和推薦要求，核心是在整個可見光波長範圍內采用5nm以下的半波寬進行測量。CS-3000係列嚴格遵循這一要求，光譜波長寬度控製在5nm以下，確保色度測量結果的準確性和國際可比性。

SAEJ1757-2與SJ/T11834-2022：這兩項標準分別是國際和國內針對汽車HUD抬頭顯示光學性能的測試規範。標準要求亮度計的光譜響應符合CIE光譜光視效率函數，CIEf1'值不大於3%，亮度值大於10cd/m²時相對不確定度不超過4%。CS-3000係列作為分光型測量設備，直接測量光譜分布後計算亮度和色度值，從原理上避免了濾色片型儀器的光譜匹配誤差，能夠滿足上述要求。

JISC1609-1:2006：日本工業標準中關於照度計的規範，其中一般型AA級為高精度等級。CS-3000係列配合照度轉接器CS-A43後，可以光譜波長寬度5nm以下、相當於AA級照度計的精度進行分光輻射照度測量。

ISO17025：檢測和校準實驗室能力認可標準。CS-3000係列的出廠校準數據可溯源至ISO17025認證的校準實驗室，適用於需要通過CNAS等實驗室認可的檢測機構。

四、柯尼卡美能達CS-3000係列分光輻射亮度計跨行業適配核心優勢

CS-3000係列之所以能夠在多個行業中得到廣泛應用，核心在於其在測量精度、動態範圍、測量速度和自動化適配等方麵的綜合設計，具體優勢體現在以下六個方麵：

4.1寬廣的測量動態範圍

CS-3000HDR在1°測量角下的精度保證亮度範圍為0.0001~100,000cd/m²，在0.1°測量角下上限可達10,000,000cd/m²。這一範圍覆蓋了從車載夜間儀表的超低亮度到HDR顯示峰值亮度的全部區間，使得一台儀器即可應對多種亮度等級的測量需求，無需在不同測量場景間更換設備。

4.2高精度光譜測量

CS-3000係列采用多色儀型分光測量方式，波長範圍380~780nm，波長分辨率0.9nm/pixel，光譜半波寬5nm以下，嚴格符合CIE122-1996推薦要求。在0.05cd/m²的低亮度下，色度精度仍可達到x:±0.0015、y:±0.001，亮度精度±2%。這種高精度特性確保了測量數據可作為產品標準值使用，適用於研發定標和出貨檢驗。

4.3多測量角度與微小區域測量

CS-3000HDR和CS-3000支持1°/0.2°/0.1°三種測量角度的電動切換，可通過通訊指令自動控製，適配全自動測試係統。最小測量直徑為φ0.5mm（0.1°角、350mm距離），配合近攝鏡頭CS-A42後最小可達φ0.1mm，能夠測量汽車儀表盤指示燈、音響按鍵字符、MicroLED像素等微小發光區域。

4.4高速測量與效率提升

CS-3000係列搭載INTELLIGENTDARK功能，通過傳感器補償信息消除暗電流波動影響，在維持高精度的同時縮短測量時間。FAST模式測量積分時間約為NORMAL模式的1/6，SUPERFAST1模式約為1/20，SUPERFAST2模式約為1/90。以64色階Gamma測量為例，CS-3000HDR在SUPERFAST1模式下僅需約41秒，而傳統CS-2000FAST模式需要約170秒，測量效率提升顯著。

4.5發光頻率檢測與同步測量

CS-3000HDR和CS-3000具備發光頻率檢測和設置功能，可自動檢測顯示屏的發光頻率（如PWM調光頻率），並將測量積分時間設定為其整數倍，避免因測量積分時間與發光頻率不匹配導致的"同步偏差"和重複性不佳問題。這一功能對於采用PWM調光的OLED顯示和車載顯示測量尤為重要。

4.6自動化接口與數據兼容

CS-3000係列配備USB2.0和RS-232C雙通訊接口，支持通過通訊指令實現測量角度電動切換、測量觸發、數據讀取等全自動操作，通信命令響應時間約0.07秒。同時，該係列保持了與傳統CS-2000/CS-2000A的數據兼容性，測量數據格式和校準通道體係一致，使用戶能夠平滑升級，保護曆史數據投資。

五、多場景應用明細與適配方案

以下針對各行業的典型測量場景，給出CS-3000係列的具體適配方案：

5.1顯示麵板研發實驗室場景

測量對象：LCD/OLED電視麵板、智能手機屏幕、平板電腦顯示屏測量項目：亮度、色度坐標、色域覆蓋率、Gamma曲線、白平衡、均勻性、對比度適配機型：CS-3000HDR（HDR/MiniLED麵板）或CS-3000（常規麵板）推薦配件：三腳架CS-A3+雲台CS-A4（穩定支撐）、近攝鏡頭CS-A42（小區域測量）、目鏡ND濾鏡CS-A1（高亮度測量護眼）測量要點：使用1°測量角進行中心標準值測量，0.2°角進行多點均勻性掃描，0.1°角進行邊緣區域測量；開啟發光頻率檢測功能應對PWM調光屏幕；Gamma測量使用SUPERFAST模式提升效率。

5.2車載HUD抬頭顯示檢測場景

測量對象：AR-HUD、W-HUD投影畫麵、車載組合儀表測量項目：投影亮度、虛像色度、均勻性、對比度、陽光加載下可讀性適配機型：CS-3000（標準亮度範圍即可覆蓋HUD測量需求）推薦配件：三腳架CS-A3+雲台CS-A4、CCD攝像頭適配器CS-A36（測量區域圖像記錄）測量要點：參照SAEJ1757-2和SJ/T11834-2022標準設置測量條件；HUD虛像測量需注意測量距離和角度的設定；低亮度模式下使用NORMAL模式保證信噪比。

5.3車載微小光源測量場景

測量對象：汽車音響發光按鍵字符、空調麵板指示燈、儀表盤警示燈、車內氛圍燈測量項目：微小區域亮度、色度、發光均勻性適配機型：CS-3000HDR或CS-3000推薦配件：近攝鏡頭CS-A42（最小測量直徑φ0.1mm）、三腳架CS-A3+雲台CS-A4測量要點：使用近攝鏡頭後需在CS-S30軟件中設置鏡頭類型以進行透過率補正；測量距離縮短至55mm；使用0.1°測量角配合近攝鏡頭實現最小區域測量。

5.4照明光源研發測試場景

測量對象：LED燈具、OLED照明麵板、汽車尾燈/大燈、室內照明產品測量項目：光譜輻射亮度、色度坐標、相關色溫、顯色指數（Ra/Ri）、色容差適配機型：CS-3000或CS-2000Plus（常規照明測量性價比之選）推薦配件：照度轉接器CS-A43（照度測量）、白色校準板CS-A5（反射顏色測量）、ND濾鏡CS-A40/CS-A41（高亮度光源）測量要點：光源亮度測量直接使用儀器物鏡；需要照度數據時安裝照度轉接器並將焦距設為無限遠；高亮度車燈測量時加裝ND濾鏡並在軟件中設置對應濾鏡類型。

5.5航空座艙儀表檢測場景

測量對象：飛機多功能顯示器、電子飛行儀表係統（EFIS）、座艙照明、指示燈光源測量項目：晝夜模式亮度範圍、色度一致性、低亮度可讀性、背光均勻性適配機型：CS-3000HDR（超低亮度測量能力覆蓋夜間飛行模式）推薦配件：近攝鏡頭CS-A42（微小指示燈測量）、保管箱CS-A30（現場搬運）測量要點：夜間模式低亮度測量使用NORMAL模式和INTELLIGENTDARK功能保證精度；注意測量環境的暗室條件；參照航空標準設置亮度測量單位和評價指標。

5.6自動化產線在線檢測場景

測量對象：顯示模組生產線、背光模組生產線、車載顯示組裝線測量項目：出貨亮度色度檢驗、不良品篩選、工藝一致性監控適配機型：CS-3000HDR或CS-3000（支持電動測量角切換和通訊控製）推薦配件：RS-232C纜線IF-A37/IF-A38（長距離通訊）、定製夾具（M5螺孔安裝）、CCD攝像頭適配器CS-A36（遠程監控）測量要點：通過RS-232C或USB接口接入PLC/工控機係統；使用通訊指令實現測量角電動切換和自動測量；FAST或SUPERFAST模式滿足產線節拍要求；儀器支持縱向安裝，適配產線空間布局。

5.7第三方計量檢測場景

測量對象：各類送樣顯示產品、光源器件、照明燈具測量項目：委托校準、型式試驗、標準值測定、爭議仲裁測量適配機型：CS-3000HDR（覆蓋範圍廣，一台設備應對多種送樣需求）推薦配件：全套光學配件（ND濾鏡、近攝鏡頭、照度轉接器、白色校準板）、校準證書版配件測量要點：確保儀器和配件均在有效期內校準；測量前進行暗電流校準和標準光源驗證；根據客戶標準要求選擇對應的顏色匹配函數（CIE19312°或CIE196410°）；出具帶測量不確定度的檢測報告。

六、行業儀器選型配置參考建議

根據不同行業和應用場景的特點，以下給出CS-3000係列的選型配置參考：

選型決策要點：

亮度範圍是首要考量：如果測量對象涉及HDR顯示、高亮度投影或超低亮度夜間模式，應選擇CS-3000HDR；常規顯示和照明測量CS-3000即可滿足；預算有限且測量範圍適中可選CS-2000Plus。

自動化需求決定機型：產線在線檢測或全自動測試係統應選擇CS-3000HDR或CS-3000，二者支持測量角度電動切換和通訊指令控製；CS-2000Plus為手動切換測量角，適用於手動測量場景。

配件按需采購不硬湊：光學配件（ND濾鏡、近攝鏡頭、照度轉接器）三者互斥，應根據主要測量對象選擇最常用的1-2種；白色校準板僅在需要物體顏色測量時采購；三腳架和雲台對於實驗室固定使用建議配置。

考慮數據延續性：已有CS-2000/CS-2000A設備的用戶，升級到CS-3000係列可保持數據格式和校準體係的一致性，曆史測量數據可直接對比，降低遷移成本。

七、應用專題總結

柯尼卡美能達CS-3000係列分光輻射亮度計以其寬廣的測量動態範圍、5nm以下半波寬的高精度光譜測量、多檔位測量角度、高速測量模式和完善的自動化接口，構建了麵向多行業的光學檢測能力平台。從顯示麵板的HDR品質評價到車載HUD的光學性能檢測，從照明光源的光譜分析到航空儀表的低亮度測量，從產線在線檢測到第三方計量校準，CS-3000係列均能提供可溯源、可重複、可自動化的測量解決方案。

在選型時，用戶應結合自身測量對象的亮度範圍、測量精度要求、自動化程度和預算水平，在CS-3000HDR、CS-3000和CS-2000Plus三款機型中選擇合適的配置，並按需搭配近攝鏡頭、ND濾鏡、照度轉接器、白色校準板等可選配件，構建滿足實際應用需求的測量係統。同時，該係列與CS-2000係列的數據兼容性，也為存量用戶的設備升級提供了平滑過渡路徑。

隨著顯示技術向更高亮度、更高色域、更高刷新率方向發展，以及汽車座艙電子化、照明智能化等趨勢的持續推進，亮度與色度的精準測量需求將不斷增長。柯尼卡美能達CS-3000係列分光輻射亮度計憑借其技術特性和多行業適配能力，將繼續在各行業的光學檢測中發揮重要作用，為產品品質提升和技術創新提供可靠的測量數據支撐。如果您有任何疑問，請聯係深圳91香蕉视频污電子科技專業客服人員吧。
