本文詳細介紹柯尼卡美能達CL-700A分光輻射照度計的操作使用方法，涵蓋儀器連接、預熱校準、參數設置、測量讀數、多點測量、數據導出及日常維護等操作步驟，幫助技術人員正確使用CL-700A完成照度與光譜測量。

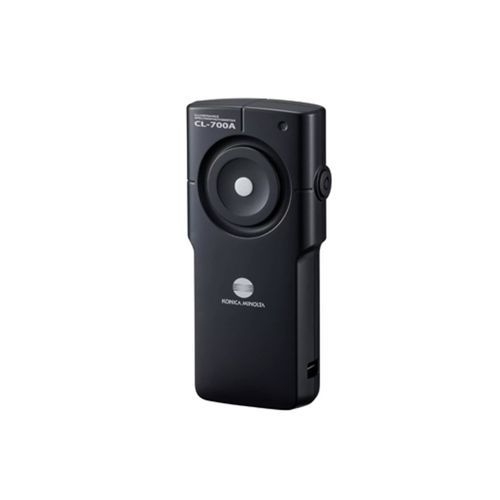

柯尼卡美能達CL-700A分光輻射照度計是一款麵向照明、顯示、植物光照等領域的精密光學測量儀器，可對可見光至近紅外波段的光源進行照度、色度及光譜分布測量。本文以操作和使用為主線，按照實際工作流程，從使用前準備、儀器連接、預熱校準、參數設置、正式測量到數據導出與維護保養，逐步講解CL-700A的完整操作方法，幫助操作人員快速上手，減少因操作不當導致的測量誤差或設備損傷。文中步驟均依據原廠使用說明書整理，適用於CL-700A的常規測量場景，操作人員可對照本文逐項執行。

一、使用前的準備與配件檢查

正式使用柯尼卡美能達CL-700A分光輻射照度計之前，先完成配件清點和外觀檢查。打開包裝後確認標準配件齊全：主機一台、帶掛繩的受光窗保護蓋CL-A14一個、USB數據線（2米，Type-C轉Type-A）IF-A49一根。如使用LAN連接方案，還需準備CAT6ALAN電纜及兼容PoE的交換集線器。

檢查主機時重點查看受光窗是否有灰塵、指紋或劃痕，LED指示燈和連接端子是否完好。確認無誤後安裝腕帶和保護蓋：將腕帶繩子一端從扣環拆下，穿過主機繩孔和轉環後穿回扣環固定；再將保護蓋繩子穿過繩孔與轉環間的圈係緊，滑好轉環固定。不測量時務必蓋好受光窗保護蓋。

二、儀器與計算機的連接操作

CL-700A不帶顯示屏，所有操作通過計算機端光測量軟件CL-S30或自定義程序完成，連接計算機是使用第一步，方式有USB和以太網兩種。

USB連接：打開主機連接器保護蓋，將標準配件USB數據線IF-A49的Type-C插頭插入主機USB端子並插到底，另一端Type-A插頭插入計算機USB端口。連接後主機通電，LED指示燈藍色閃爍，表示進入初始狀態。USB方式下主機由計算機端口直接供電。

LAN連接：適用於多點測量或遠距離布線。將CAT6ALAN電纜一端插入主機Ethernet端子，另一端連接PoE集線器再連計算機。使用LAN時建議連接功能接地線以減少通信幹擾。建立LAN連接約需1分鍾，期間請勿啟動軟件。

注意：即使同時連接USB和LAN電纜，儀器也隻能通過其中一根通信。更新固件時如用USB連接，應先拔下LAN電纜。

三、通電預熱與狀態確認

通電後不要急於測量。儀器光學傳感器對溫度敏感，原廠建議精度要求較高時通電後預熱30分鍾，待內部溫度穩定後再測量。預熱期間蓋好受光窗保護蓋，避免強光直射。

通過LED指示燈可判斷儀器狀態：藍色閃爍為初始通電，藍色常亮為可測量狀態，熄滅表示正在測量或校準，黃色常亮表示校準未實施或超限，黃色閃爍表示通信中斷正在重連，紅色常亮表示儀器錯誤。出現紅色常亮時應查看CL-S30軟件錯誤信息，排除故障後再繼續。

四、零位校準與波長校正操作

零位校準和波長校正是保證測量準確的關鍵步驟，建議每次正式測量前執行。儀器具備自動零位校準功能，設為ON時測量前自動執行，設為OFF時需手動觸發。

零位校準：確保受光窗完全蓋上保護蓋，在CL-S30軟件中找到零位校準入口並點擊執行，過程中LED指示燈熄滅，完成後自動恢複。零位校準用於消除傳感器暗電流及環境雜散光對基線的影響，低照度測量時尤為重要。

波長校正：在CL-S30軟件中選擇波長校正功能按提示執行，同樣需在受光窗加蓋狀態下進行。若LED黃色常亮提示校正量超限，應檢查受光窗是否完全遮光，或聯係原廠檢修。

完成校準後儀器即處於就緒狀態。若環境溫度短時間內變化超過2℃，建議重新執行零位校準。

五、測量參數設置與模式選擇

測量前在CL-S30軟件中根據被測光源特點設置參數。首先選擇測量模式：儀器提供SuperFAST（0.3秒以內）、FAST（0.5秒以內）和NORMAL（約0.5至5秒）三種模式。SuperFAST適用於生產線快速檢測，FAST兼顧速度與穩定性，NORMAL適用於低照度或高精度場景。低照度下測量時間自動延長，0.01lx時約需5秒。

其次選擇需顯示的測量參數，包括照度Ev、色度坐標x,y和u',v'、相關色溫Tcp及duv、顯色指數Ra及Ri、TM-30-20、TLCI、等效黑視素照度EML、光合光子通量密度PPFD、輻射照度Ee及分光輻射照度Ee(λ)等，按需勾選。此外還可設置顏色匹配函數（2°/10°標準觀察者）、平均測量次數、連續測量間隔等，完成後保存為預設方案方便調用。

六、正式測量操作與讀數

完成準備後開始正式測量，步驟如下：

第一步，取下受光窗保護蓋，將儀器放置在待測位置，借助主機側麵的定位指示線將受光窗對準被測光源或待測平麵。測量照度時受光窗朝向光源，確保光線垂直入射；測量屏幕或反射麵時將受光窗平貼被測表麵，避免遮擋光線。

第二步，在CL-S30軟件中點擊測量按鈕，或按下主機測量按鈕觸發測量。測量中LED指示燈熄滅，完成後界麵顯示所選參數數值及光譜分布圖。

第三步，讀取並記錄數據。穩定光源單次測量即可讀數；存在波動的光源（如交流供電LED）建議使用平均測量功能，設5至10次取平均值以減小誤差。測量時避免手部晃動，必要時用三腳架固定——儀器底部配有1/4-20UNC螺絲孔，可安裝標準三腳架。

第四步，測量完成後及時蓋好受光窗保護蓋，更換位置時重複上述步驟。

七、多點測量的連接與操作

儀器支持多點同時測量，最多連接15台，適用於體育場照明、大型顯示屏、植物光照陣列等場景。

操作步驟：第一步，將多台儀器分別通過CAT6ALAN電纜連接至同一台PoE集線器，集線器再連接計算機。第二步，使用ID設定工具為每台儀器注冊唯一編號，確保CL-S30能識別區分各設備。第三步，在軟件中刷新設備列表，確認所有儀器已識別且狀態正常。第四步，將各儀器放置在預設點位，統一執行零位校準和波長校正。第五步，選擇多點測量模式，點擊開始，所有儀器同步觸發，軟件同時顯示各點位數據。

注意：連接台數越多數據傳輸時間越長，連接15台時測量時間約為標注時間加1秒以內。PoE集線器建議僅供本儀器專用。

八、測量數據的保存與導出

CL-S30軟件提供數據保存和導出功能。單次測量完成後可將結果添加到數據列表，連續測量或平均測量數據自動記錄。

導出操作：在數據列表中選擇需導出的記錄（可多選），點擊導出按鈕，選擇CSV或TXT格式，指定保存路徑和文件名後確認。CSV文件可直接用Excel打開，包含每條記錄的所有參數及光譜數據，方便二次計算和生成報告。軟件還支持自動保存功能，可在設置中指定路徑和命名規則，適合長時間連續監測。建議定期備份數據。

九、日常維護與清潔保養

正確維護可延長儀器使用壽命並保持測量精度。

受光窗清潔：先用氣吹球吹去浮塵，再用鏡頭紙蘸少量無水乙醇從中心向外輕擦，最後用幹鏡頭紙擦幹。切勿使用紙巾或含研磨劑的清潔劑。

機身清潔：用幹燥軟布擦拭，如有汙漬可用布蘸少量中性清潔劑稀釋液輕擦再擦幹。切勿使用苯、稀釋劑等揮發性溶劑。

端子維護：定期檢查USB和Ethernet端子是否有灰塵或氧化，用幹燥軟毛刷清掃。插拔電纜時握住插頭，不要拉扯電纜。

存放要求：長期不用時擦拭幹淨，蓋好保護蓋，存放在0℃至40℃、相對濕度85%以下無凝露環境，避免陽光直射和劇烈震動，存放期間定期通電一次。

十、常見問題與故障排查

無法識別儀器：檢查USB數據線是否為標準配件IF-A49且兩端插牢，嚐試更換USB端口，檢查電纜是否斷線。LAN連接時確認PoE集線器已通電、電纜為CAT6A規格，等待約1分鍾後再啟動軟件。

測量數值偏低或不穩定：確認受光窗是否清潔，測量前是否執行零位校準和波長校正，預熱時間是否足夠（建議30分鍾），光源是否在測量範圍（0.01至200,000lx）內，低照度下應使用NORMAL模式，檢查周圍是否有雜散光幹擾。

LED紅色常亮：表示儀器錯誤，應在CL-S30中查看錯誤代碼並參照通信規格書處理。反複出現且無法排除時停止使用並聯係原廠檢修，切勿自行拆解。

多點測量部分儀器無響應：確認所有儀器已通過ID設定工具注冊編號，PoE集線器供電充足，所有儀器在同一網段，對應LAN電纜連接牢固。

以上即為柯尼卡美能達CL-700A分光輻射照度計的完整操作使用流程，涵蓋從配件檢查、儀器連接、預熱校準、參數設置、正式測量、數據導出到日常維護和故障排查的各個環節。操作人員在使用CL-700A時應嚴格按步驟執行，尤其重視預熱、零位校準和受光窗清潔這三個對精度影響顯著的環節。多點測量、低照度測量等特殊場景還需根據實際情況調整模式和參數。希望本文能為使用CL-700A的技術人員提供實用的操作參考。如果您有任何疑問，請聯係深圳91香蕉视频污電子科技專業客服人員吧。
