從LC衰減振蕩切入，解釋脈衝式線圈測試儀如何通過波形比較判定匝間短路、電暈放電和電感差異，並附參數解讀表。

一顆標稱100μH的電機繞組線圈，用萬用表量直流電阻正常，兆歐表測絕緣電阻也正常。裝到電機上運行一段時間，局部發熱，拆開發現匝間絕緣有損傷。萬用表測不出，兆歐表也測不出，問題出在測量原理上。

脈衝式線圈測試儀換了一條思路：給線圈施加高壓脈衝，看衰減振蕩波形。

一、萬用表測不出匝間短路，問題出在原理

萬用表測的是直流電阻。匝間短路如果是幾匝之間的局部短路，對整體直流電阻的影響可能微乎其微，萬用表的分辨力不夠。兆歐表測的是絕緣電阻，施加的是直流高壓，對局部絕緣薄弱點的氣隙放電不敏感。

匝間絕緣損傷的早期階段，局部幾匝之間絕緣破損，形成一個小短路回路。這個回路在直流下幾乎不消耗能量，但在高頻脈衝下，它會改變線圈的衰減振蕩特性。脈衝式線圈測試儀測的就是這個變化。

二、脈衝下去，線圈在幹什麽：LC衰減振蕩

給線圈兩端施加一個高壓脈衝，線圈本質上是一個電感L，加上匝間電容和分布電容C。脈衝能量注入後，L和C之間來回交換能量，形成衰減振蕩。振蕩頻率由L和C決定，衰減速度由Q值決定。

一隻繞製正常的線圈，這個衰減振蕩波形是穩定可重複的。匝間短路的存在，相當於在局部增加了一個能量消耗回路，振蕩衰減加快。波形後半段的幅度比正常波形低，麵積積分變小。麵積比較法檢測的就是這個。

三、衰減振蕩的哪一段最敏感：麵積比較抓什麽

麵積比較法在指定區間內對波形積分。匝間短路引起的能量損耗，在振蕩的衰減段表現得最明顯——前幾個周期可能差異不大，越往後差異越顯著。

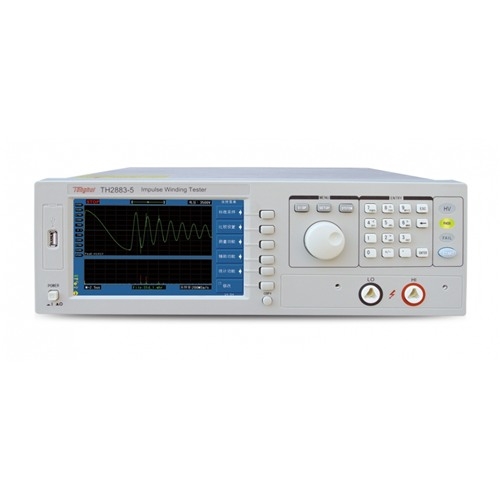

如果存儲深度不夠，隻記錄到振蕩的前幾個周期，後半段的差異就看不到。TH2883-5的存儲深度為6kBytes，采樣率200Msps，能記錄完整的衰減過程。采樣率越高，波形的高頻細節越完整，電暈放電產生的毛刺越不容易被“抹平”。

四、電暈毛刺為什麽麵積法看不見

絕緣層局部薄弱的地方，在高壓脈衝下會產生電暈放電。電暈放電在波形上表現為疊加的高頻小幅振蕩，也就是“毛刺”。這些毛刺對波形麵積積分的影響可能很小，麵積比較法容易判合格。

電暈放電比較法專門檢測這些高頻成分。它不看麵積，看的是波形上有沒有超出閾值的高頻振蕩。這就是為什麽隻開麵積比較法的設備會漏檢絕緣類缺陷。TH2883-5的四種判定方法中，電暈放電比較針對的正是這一類缺陷。

五、標準波形為什麽要取平均，單次采集不行嗎

標準波形的質量直接決定判定誤報率和漏報率。如果隻用一隻良品的單次采集波形當標準，這隻樣品本身的隨機噪聲和工藝波動就被固化進了“標準”裏。後續被測品跟這個“帶噪聲的標準”比較，差異可能來自標準本身的不穩定，而不是被測品有問題。

TH2883-5支持32個標準波形的平均處理。實際操作中的建議是：取10隻以上經其他檢測確認合格的樣品，每隻采集波形後做多次平均，得到穩定的標準波形。標準越“幹淨”，判定越可靠。

六、參數解讀表
