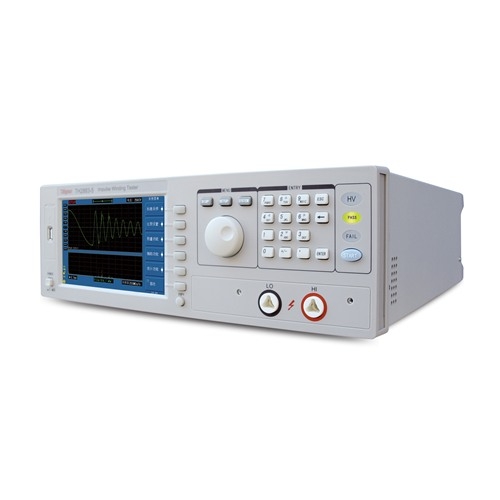

按上電前準備、參數設置、標準波形采集、測試操作、故障排查的順序，說明TH2883-5的使用方法和常見問題處理。
這台儀器輸出的是高壓脈衝。開機前先接地，測試時HV燈亮著不要碰測試端和樣品。這兩句話比後麵所有操作步驟都重要。
TH2883-5的脈衝電壓最高5kV。上電前確認三芯電源線接地可靠，測試端和被測樣品在測試過程中不要觸碰。儀器背麵的散熱風扇進風口不要遮擋。
開箱後按裝箱單核對：主機1台、TH2883-01高壓測試電纜1付、TH2881-001腳踏啟動開關1隻、三芯電源線1根、1A保險絲2隻、使用說明書和保修卡、測試報告各1份。測試夾具是選件，需要單獨購買。
開機後預熱至少15分鍾再開始測試，電壓輸出更穩定。TH2883-5的官方規格給出的開機預熱時間為15分鍾。預熱期間可以先把測量參數、掃描範圍預設好。
正式測量前盡量預熱到位，尤其是剛開機就做高精度測量時，預熱不充分會導致讀數漂移。
標準波形的質量直接決定判定誤報率和漏報率。操作步驟：在SETUP裏設好測試條件，按DISP回到測量頁麵，按“標準采樣”軟鍵，選“自動”模式。按“開始”後儀器自動變換采樣頻率循環測試，找出合適的波形顯示。按“選擇”完成標準波形采集。
取樣數量建議不少於10隻經其他檢測確認合格的樣品，每隻采集波形後做32次平均。TH2883-5的多樣本平均功能支持32個標準波形的平均處理。取樣數量不足或取樣後不做平均，標準本身就在“抖”。
不要用手觸碰測試端和被測樣品。不要在HV燈亮著的時候插拔測試線。不要在測試過程中切換通道或修改參數。參數修改應在測試前完成，測試過程中修改可能導致波形異常。
判定方法的選擇：層間或匝間短路用“麵積”；電感量差異用“麵積差”或“相位差”；絕緣要求高的場合啟用“電暈”。建議至少啟用麵積比較和電暈比較兩種。
故障現象 | 可能原因 | 排查步驟 | 處理方法 |
開機無顯示 | 電源未接通；保險絲熔斷 | 檢查電源；檢查保險絲 | 接通電源；更換同規格保險絲 |
按START無反應 | 觸發模式設為外部觸發 | 檢查觸發模式設置 | 改為手動或麵板觸發 |
電壓不穩或波形跳動 | 測試線接觸不良；消磁脈衝關閉 | 檢查測試線和夾具；檢查消磁脈衝 | 重新連接；開啟消磁脈衝 |
相位差顯示FAIL1/FAIL2 | 接線極性與標準樣品不一致 | 核對被測線圈接線方式 | 按標準樣品接線重新測試 |
判定結果不穩定 | 標準波形用單次采集建立；夾具接觸不良 | 檢查標準波形來源；檢查夾具 | 重新用10隻良品取平均建立標準；重新裝夾 |
環境方麵，建議溫度20±5℃、相對濕度不高於70%RH，避免粉塵、油汙與陽光直射。夾具與測試頭保持清潔，校準件妥善存放，防潮防磕碰。按年安排校準，維修或性能異常後及時送校。固件升級按官方說明操作，升級前備份儀器設定文件。
